| توان اسمی (اسب بخار) | 13.3 |
|---|---|
| کشور سازنده | تایلند |
| روغن | پلی ال استر |
| حجم روغن (لیتر) | 3.3 |
| وزن (کیلوگرم) | 65 |
| ظرفیت جابه جایی (متر مکعب بر ساعت) | 36.4 |
| برق | سه فاز |
| بیشترین آمپر مصرفی | 28 |
|---|---|
| سایز اتصال مکش (اینچ) | 3/8 1 |
| سایز اتصال دهش (اینچ) | 7/8 |
| برند | کوپلند |
| نوع کمپرسور کوپلند | اسکرال |
| سری کمپرسور اسکرال کوپلند | ZR |
| گاز مبرد | R134a, R22, R407c |

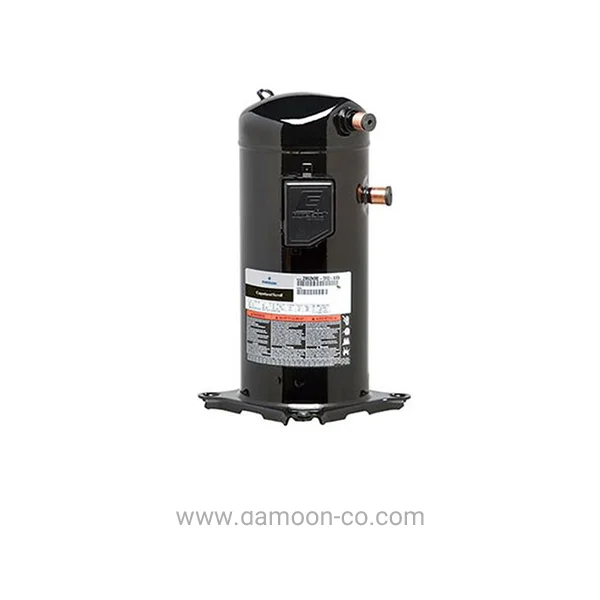

کمپرسور اسکرال ZR160KCE-TFD-425 یکی از مدلهای ظرفیت بالای سری ZR کوپلند است که برای کاربردهای تهویه مطبوع تجاری و سیستمهای سرمایش مرکزی با بار پایدار طراحی شده است. این مدل ساخت تایلند بوده و در رده توان اسمی حدود ۱۳ اسب بخار قرار میگیرد. ZR160KCE-TFD-425 در پروژههایی استفاده میشود که علاوه بر ظرفیت بالا، سادگی مدار تبرید و امکان سرویسپذیری اهمیت دارد.
ZR160KCE-TFD-425 با اتصال جوشی عرضه میشود. اتصال جوشی باعث افزایش استحکام مدار و کاهش احتمال نشتی در فشارهای کاری بالا میشود و برای سیستمهایی با سیکل کاری مداوم انتخابی قابل اعتماد است.
این مدل دارای آرایش دو لول مبرد است:
سایز اتصال مکش 3/8 1 اینچ و سایز دهش 7/8 اینچ است. این ابعاد مطابق دیتاشیت مکانیکی رسمی انتخاب شده و برای ظرفیت این کمپرسور بهینه شدهاند. طراحی مدار با این ابعاد باعث افت فشار کنترلشده و بازگشت مناسب روغن به کمپرسور میشود.
در این پیکربندی امکان نصب سایتگلس روغن وجود دارد. وجود سایتگلس کمک میکند سطح روغن در زمان کارکرد قابل مشاهده باشد و پایش دورهای بدون توقف سیستم انجام شود.
روغن مورد استفاده در این مدل از نوع پلیالاستر POE است. حجم روغن کارخانهای حدود 3.38 لیتر است. روغن POE به دلیل سازگاری با مبردهای HFC انتخاب شده اما نسبت به رطوبت حساس است. در زمان نصب باید عملیات وکیوم دقیق انجام شود و از فیلتر درایر مناسب استفاده گردد.
برای جلوگیری از مهاجرت مبرد به کارتل در زمان خاموشی، استفاده از هیتر کارتل کمربندی حدود ۹۰ وات توصیه میشود. این هیتر باعث حفظ دمای روغن و جلوگیری از رقیق شدن آن میشود. در پروژههایی با خاموش و روشن شدنهای متناوب، عملکرد صحیح هیتر کارتل تأثیر مستقیم بر عمر کمپرسور دارد.
جابجایی حجمی این کمپرسور در 50 هرتز برابر با 36.4 مترمکعب بر ساعت است. فشار مجاز سمت بالا 32 بار و سمت پایین 20 بار اعلام شده است. این محدوده فشار باعث میشود کمپرسور در سیستمهای تهویه مطبوع استاندارد با مبرد R407C و R134a عملکرد پایدار داشته باشد.
سطح صدا در فاصله یک متر حدود 68 دسیبل است که برای این کلاس ظرفیتی عدد قابل قبولی محسوب میشود. سیستم حفاظت دمای دهش از نوع داخلی بوده و از افزایش بیش از حد دمای اسکرال جلوگیری میکند.
جریان نامی کاری در ولتاژ 380 تا 420 ولت سه فاز حدود 28 آمپر و جریان راهاندازی حدود 140 آمپر است. این اعداد در طراحی تابلو برق و انتخاب تجهیزات حفاظتی باید در نظر گرفته شوند.
ZR160KCE-TFD-425 با مبردهای R407C و R134a سازگار است و در خانواده سری ZR امکان استفاده از R22 نیز ذکر شده است. انتخاب مبرد باید بر اساس طراحی سیستم و محدوده دمای کاری انجام شود.
این کمپرسور برای چیلرهای تجاری، سیستمهای سرمایش مرکزی ساختمانهای اداری، مراکز خرید و پروژههایی که نیاز به ظرفیت بالا و عملکرد پایدار دارند مناسب است.
کمپرسور ZR160KCE-TFD-425 عرضهشده توسط شرکت دامون دارای پلاک اصلی کوپلند و شماره سریال معتبر کارخانه تایلند است. امکان تطبیق مشخصات فنی با دیتاشیت رسمی پیش از تحویل وجود دارد و مشاوره فنی جهت انتخاب صحیح بر اساس ظرفیت پروژه ارائه میشود. این محصول با تضمین اصالت کالا و پشتیبانی تخصصی دامون تأمین میگردد.
