| توان اسمی (اسب بخار) | 15.8 |
|---|---|
| کشور سازنده | تایلند |
| روغن | پلی ال استر |
| حجم روغن (لیتر) | 3.3 |
| وزن (کیلوگرم) | 66 |
| ظرفیت جابه جایی (متر مکعب بر ساعت) | 43.3 |
| برق | سه فاز |
| بیشترین آمپر مصرفی | 34 |
|---|---|
| سایز اتصال مکش (اینچ) | 3/8 1 |
| سایز اتصال دهش (اینچ) | 7/8 |
| برند | کوپلند |
| نوع کمپرسور کوپلند | اسکرال |
| سری کمپرسور اسکرال کوپلند | ZR |
| گاز مبرد | R134a, R22, R407c |

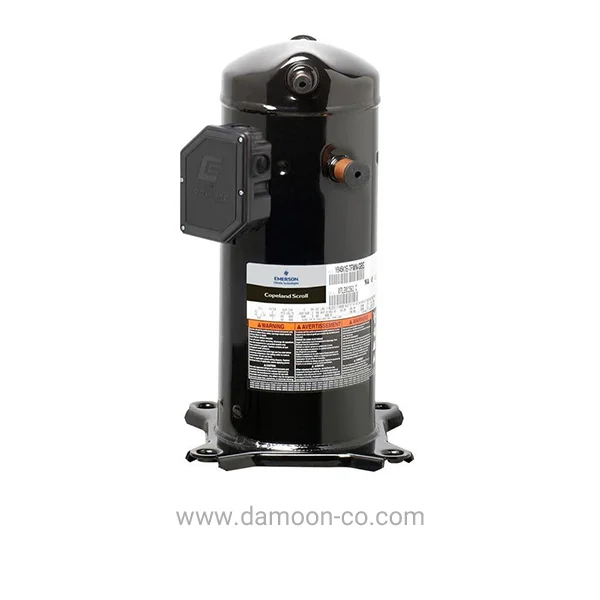

کمپرسور اسکرال ZR190KCE-TFD-425 یکی از مدلهای ظرفیت بالای سری ZR کمپرسور کوپلند است که برای سیستمهای تهویه مطبوع با بار سرمایشی بالا طراحی شده است. این مدل در خانواده کمپرسورهای اسکرال هرموتیک قرار دارد و برای کاربردهایی توسعه یافته که پایداری عملکرد، راندمان مناسب و سادگی مدار تبرید اهمیت بیشتری نسبت به تجهیزات جانبی اضافی دارد.
ZR190KCE-TFD-425 در رده حدود ۱۵ اسب بخار اسمی قرار میگیرد و به دلیل جابجایی حجمی بالا، در چیلرهای تجاری، روفتاپهای ظرفیت بالا و سیستمهای تهویه مطبوع مرکزی مورد استفاده قرار میگیرد. ساخت این مدل در کشور تایلند انجام شده و مطابق استانداردهای عملکردی کوپلند طراحی شده است.
این مدل کمپرسور کوپلند با اتصال جوشی عرضه میشود. استفاده از اتصال جوشی در این کلاس ظرفیتی اهمیت زیادی دارد، زیرا باعث کاهش احتمال نشتی، استحکام بالاتر مدار و پایداری بیشتر سیستم در کارکردهای طولانی میشود.
آرایش این مدل بهصورت دو لول مبرد تعریف شده است. یعنی یک خط مکش و یک خط دهش در مدار مبرد وجود دارد. این ساختار باعث میشود طراحی لولهکشی سادهتر باشد و تعداد نقاط سرویس کاهش پیدا کند. در پروژههای تجاری که هدف کاهش پیچیدگی سیستم است، چنین آرایشی انتخابی منطقی محسوب میشود.
سایز اتصالات طبق دیتاشیت:
این ابعاد برای ظرفیت حجمی بالای کمپرسور طراحی شدهاند تا افت فشار کنترل شود و بازگشت روغن بهصورت پایدار انجام گیرد.
در نسخه TFD-425 امکان نصب سایتگلس روغن وجود دارد. این موضوع به تکنسین اجازه میدهد در صورت نیاز سطح روغن را در حین کارکرد سیستم بررسی کند و از شرایط روانکاری مطمئن شود.
نوع روغن این مدل POE (پلی ال استر) است. روغن POE به دلیل سازگاری بالا با مبردهای HFC انتخاب شده اما جذب رطوبت بالایی دارد. به همین دلیل اجرای وکیوم دقیق، استفاده از فیلتر درایر مناسب و رعایت اصول نصب خشک، نقش مهمی در عمر کاری کمپرسور دارند.
حجم روغن شارژ کارخانهای این مدل حدود ۳٫۳ لیتر است و در زمان سرویس باید با مقدار استاندارد جایگزین شود تا عملکرد اسکرال تحت تأثیر قرار نگیرد.
کمپرسور اسکرال کوپلند مدلهای مختلفی دارد که در کمپرسورهای ظرفیت بالا مانند ZR190، استفاده از هیتر کارتل کمربندی بهعنوان راهکار محافظتی رایج توصیه میشود. هدف از هیتر کارتل جلوگیری از مهاجرت مبرد به داخل روغن در زمان خاموشی است. وقتی مبرد در روغن حل شود، ویسکوزیته روغن کاهش پیدا میکند و هنگام استارت مجدد احتمال آسیب مکانیکی افزایش مییابد.
ZR190KCE-TFD-425 دارای جابجایی حجمی حدود 43.3 مترمکعب بر ساعت است که آن را در رده کمپرسورهای با ظرفیت بالا قرار میدهد. فشار مجاز سمت بالا حدود 32 بار و فشار مجاز سمت پایین حدود 20 بار است. این محدوده عملکرد، انعطاف مناسبی برای طراحی سیستمهای تهویه مطبوع با مبردهای متداول فراهم میکند.
این مدل با مبردهای زیر سازگار است:
کمپرسور اسکرال ZR190KCE-TFD-425 توسط شرکت دامون بهصورت اورجینال و دارای شماره سریال معتبر کوپلند تأمین میشود. تمامی مشخصات فنی قابل تطبیق با دیتاشیت کارخانه بوده و همراه با تضمین اصالت کالا و مشاوره فنی تخصصی پیش از خرید ارائه میگردد.
