راهنمای جامع نصب و راه اندازی کمپرسور بیتزر
کمپرسورهای بیتزر به دلیل کیفیت و کارایی بالا، از محبوب‌ترین گزینه‌ها در صنایع مختلف، به ویژه تاسیسات تهویه مطبوع و برودتی، به شمار می‌روند. نصب و راه‌اندازی صحیح این کمپرسورها نقش کلیدی در عملکرد مطلوب و طول عمر مفید آنها دارد. این مقاله راهنمای جامع و کاملی را در اختیار شما قرار می‌دهد تا با مراحل نصب، نکات کلیدی، راه‌اندازی، تنظیمات بهینه، نکات ایمنی و موارد دیگر در رابطه با کمپرسور بیتزر آشنا شوید.
شرکت بیتزر طیف گسترده‌ای از کمپرسورها را برای کاربردهای مختلف ارائه می‌دهد. هر نوع کمپرسور مزایا و معایب خاص خود را دارد. قبل از انتخاب کمپرسور مناسب، لازم است به طور دقیق نیازهای سیستم خود را بررسی کنید و مزایا و معایب هر نوع کمپرسور را با یکدیگر مقایسه کنید.
انواع کمپرسورهای بیتزر عبارتند از:
- کمپرسورهای پیستونی: کمپرسور پیستونی bitzer برای کاربردهایی که به ظرفیت کم و فشار بالا نیاز دارند، مناسب است.
- کمپرسورهای اسکرو: کمپرسور اسکرو bitzer برای کاربردهایی که به ظرفیت بالا و فشار متوسط نیاز دارند، مناسب است.
- کمپرسورهای اسکرال: این نوع کمپرسور برای کاربردهایی که به ظرفیت بالا و صدای کم نیاز دارند، مناسب است.
- کمپرسورهای گریز از مرکز: این نوع کمپرسور برای کاربردهایی که به ظرفیت بالا و فشار کم نیاز دارند، مناسب است.

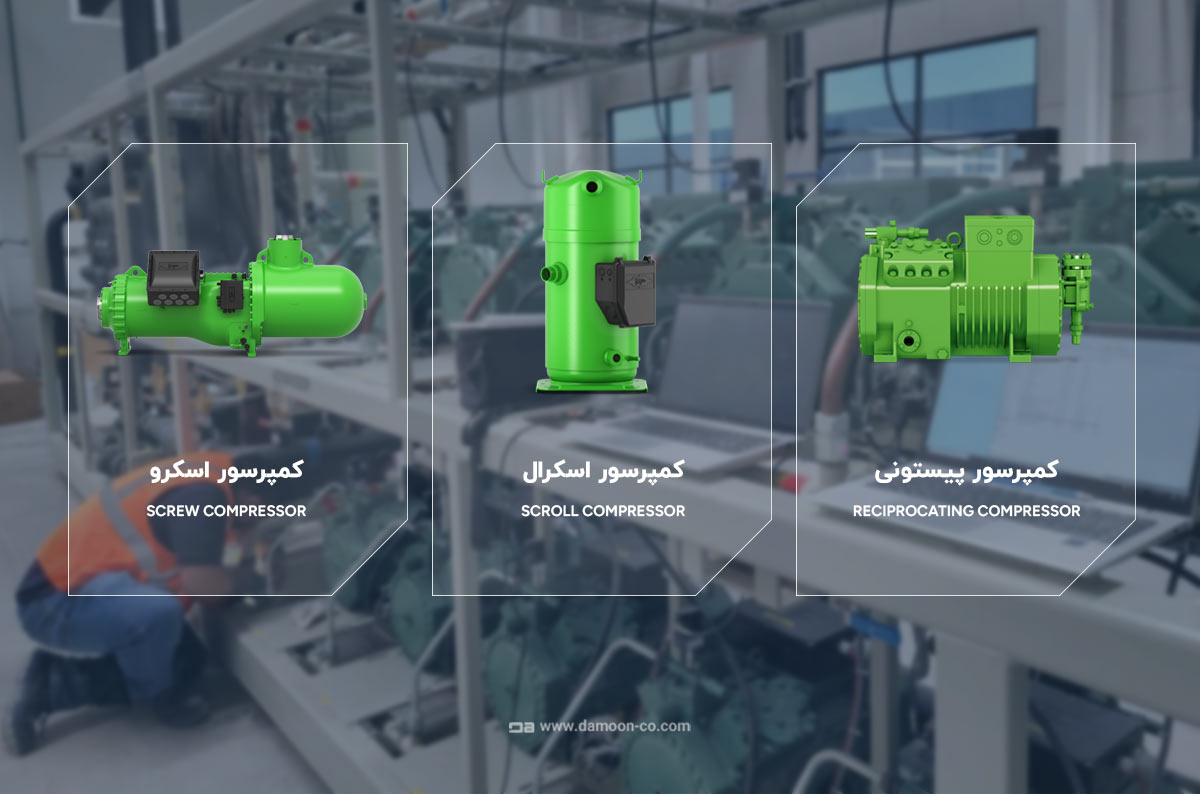

انواع کمپرسور های بیتزر
اجزای اصلی کمپرسور بیتزر:
شناخت اجزای اصلی کمپرسور bitzer به درک بهتر عملکرد و نحوه نصب و نگهداری آن کمک می‌کند.
در ادامه به بررسی اجزای اصلی کمپرسور بیتزر می‌پردازیم:
- بدنه: پوسته اصلی کمپرسور که از اجزای داخلی آن محافظت می‌کند. جنس بدنه از چدن یا فولاد ضد زنگ است و در برابر فشار و ضربه مقاوم است. محل قرارگیری اتصالات، سنسورها و نشانگرها روی بدنه کمپرسور است.
- موتور الکتریکی: نیروی لازم برای چرخش روتورها را تامین می‌کند. نوع موتور الکتریکی به مدل کمپرسور و ظرفیت آن بستگی دارد. موتورهای الکتریکی کمپرسورهای بیتزر معمولا از نوع القایی هستند.
- روتورها: اجزای اصلی کمپرسور که وظیفه فشرده سازی گاز را بر عهده دارند. کمپرسورهای بیتزر از دو نوع روتور، مارپیچی (اسکرو) و اسکرول، استفاده می‌کنند. حرکت روتورها در داخل محفظه کمپرسور، گاز را فشرده می‌کند.
- بلبرینگ‌ها: از اصطکاک و سایش بین روتورها و بدنه جلوگیری می‌کنند. بلبرینگ‌ها در طول عمر مفید کمپرسور نیاز به تعویض دارند.
- فیلتر روغن: ذرات معلق و آلاینده‌ها را از روغن کمپرسور جدا می‌کند. فیلتر روغن باید به طور دوره‌ای تمیز یا تعویض شود.
- شیرهای مکش و دهش: جریان گاز ورودی و خروجی کمپرسور را کنترل می‌کنند. این شیرها از نشتی گاز جلوگیری می‌کنند.
- سنسورها و نشانگرها: اطلاعات مختلفی مانند فشار، دما و سطح روغن را نشان می‌دهند. سنسورها و نشانگرها به اپراتور در کنترل و نظارت بر عملکرد کمپرسور کمک می‌کنند.
- کنترلر: وظیفه تنظیم عملکرد کمپرسور را بر عهده دارد. کنترلر سرعت چرخش موتور، فشار و دمای کمپرسور را تنظیم می‌کند.

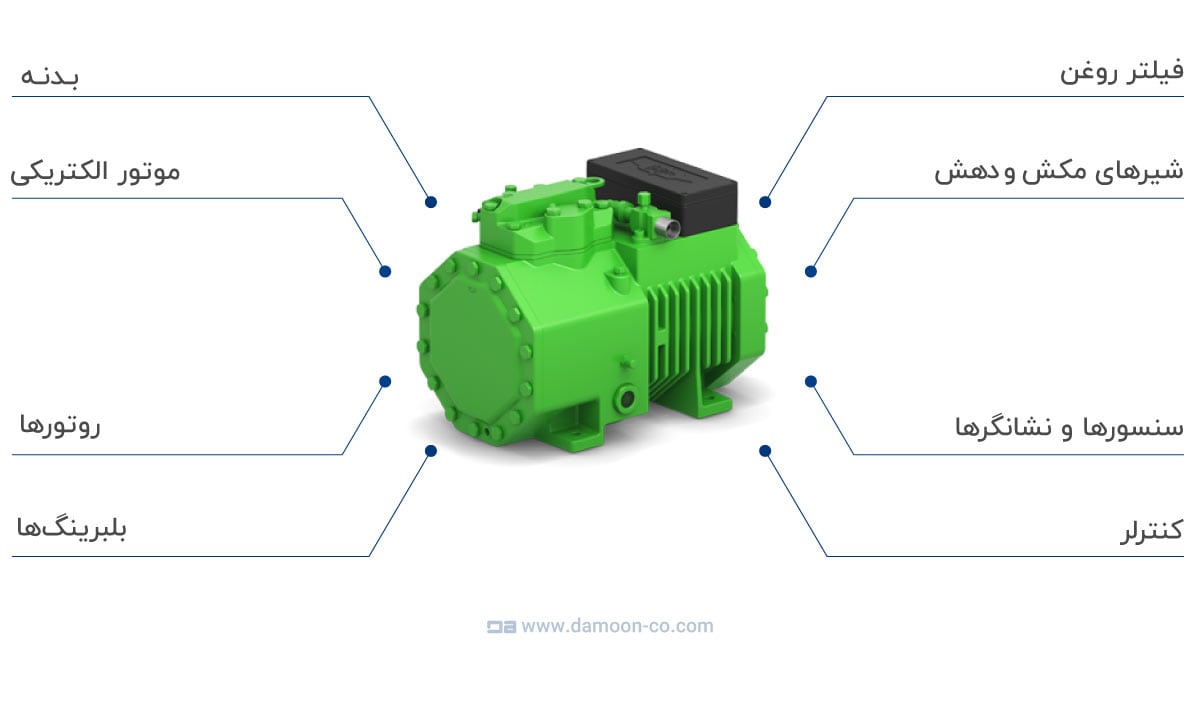

اجزای اصلی کمپرسور بیتزر
- مراحل نصب کمپرسور بیتزر
آماده‌سازی های قبل از نصب کمپرسور بیتزر
نصب صحیح کمپرسور بیتزر، نقش اساسی در عملکرد مطلوب و طول عمر مفید آن دارد. قبل از شروع نصب، لازم است اقدامات و ملاحظات زیر را انجام دهید:
- انتخاب محل مناسب: مکانی را برای نصب کمپرسور انتخاب کنید که صاف، تراز و عاری از لرزش باشد. فضای کافی برای تهویه، دسترسی به اجزای مختلف و انجام تعمیرات را نیز در نظر بگیرید. از قرار دادن کمپرسور در معرض نور مستقیم خورشید، رطوبت بالا و گرد و غبار خودداری کنید.
- مطالعه دفترچه راهنما: قبل از شروع نصب، دفترچه راهنمای مخصوص مدل کمپرسور خود را به دقت مطالعه کنید. این دفترچه حاوی اطلاعات ضروری در مورد مراحل نصب، نکات ایمنی و مشخصات فنی کمپرسور است. عدم توجه به دستورالعمل‌های دفترچه راهنما می‌تواند منجر به بروز مشکل در عملکرد کمپرسور و حتی خطر جانی شود.
- تهیه ابزار و تجهیزات: مطمئن شوید که تمام ابزار و تجهیزات لازم برای نصب، مانند آچار، پیچ‌گوشتی، لوله خم کن، گیج فشار و … را در اختیار دارید. از استفاده از ابزار و تجهیزات معیوب یا نامناسب خودداری کنید.
- نصب مکانیکی

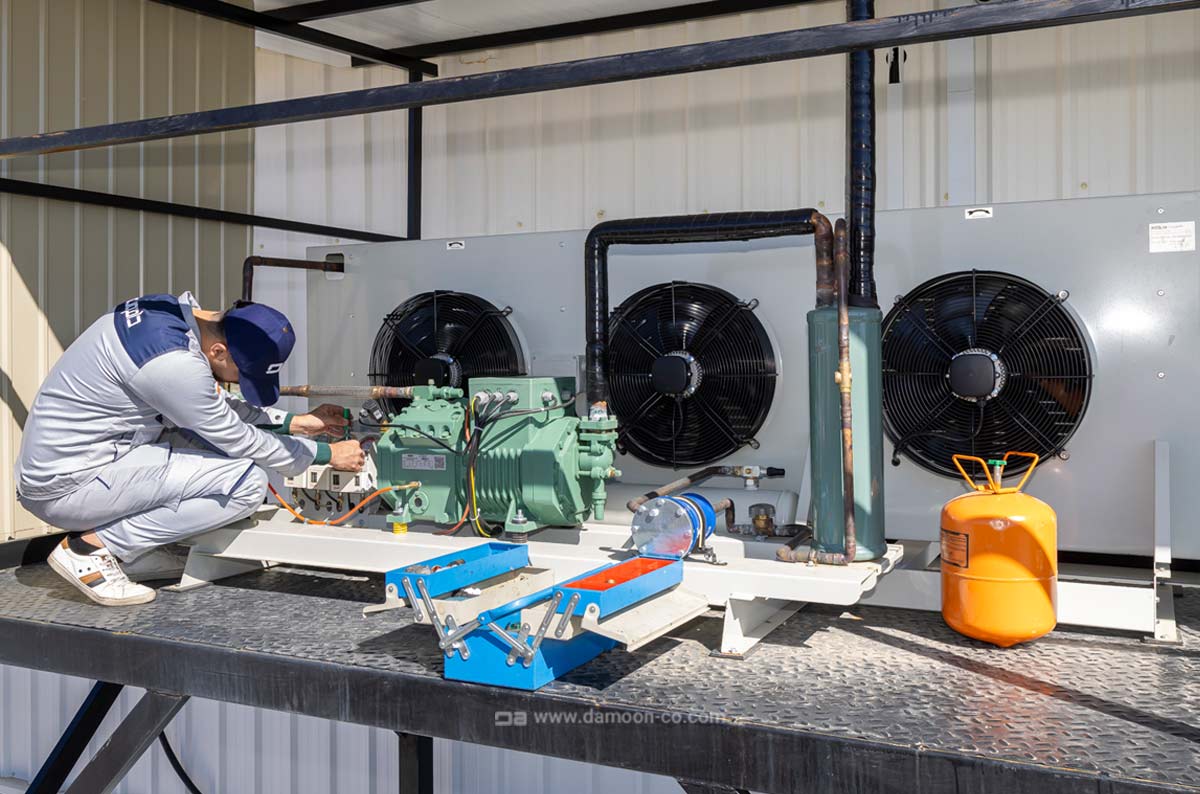

مراحل نصب کمپرسور بیتزر
نصب مکانیکی صحیح کمپرسور بیتزر، نقش اساسی در عملکرد مطلوب و طول عمر مفید آن دارد. مراحل نصب مکانیکی کمپرسور بیتزر به شرح زیر است:
قرار دادن کمپرسور:
کمپرسور را با دقت در محل مورد نظر قرار دهید و از تراز بودن آن با استفاده از تراز سنج اطمینان حاصل کنید. برای تراز کردن کمپرسور می‌توانید از گوه‌های چوبی یا فلزی استفاده کنید. عدم تراز بودن کمپرسور می‌تواند منجر به لرزش، سروصدای زیاد و خرابی زودرس آن شود.
نصب پایه‌های لرزه‌گیر:
در صورت نیاز، از پایه‌های لرزه‌گیر برای کاهش ارتعاشات کمپرسور استفاده کنید. پایه‌های لرزه‌گیر باید متناسب با وزن و ظرفیت کمپرسور انتخاب شوند. نصب صحیح پایه‌های لرزه‌گیر، باعث افزایش طول عمر کمپرسور و کاهش سر و صدای آن می‌شود.
اتصال لوله‌های مکش و دهش:
لوله‌های مکش و دهش را با قطر و طول مناسب به کمپرسور وصل کنید. از درزگیری کامل اتصالات برای جلوگیری از نشتی گاز اطمینان حاصل کنید. برای اتصال لوله‌ها از اتصالات مناسب، مانند کوپلینگ، واشر و … استفاده کنید. نشتی گاز می‌تواند منجر به کاهش عملکرد کمپرسور، خطرات جانی و آسیب به محیط زیست شود.
نصب شیرهای اطمینان و فیلترها:
شیرهای اطمینان و فیلترها را مطابق با دستورالعمل‌های دفترچه راهنما در مسیر لوله‌های مکش و دهش نصب کنید. شیر اطمینان از افزایش بیش از حد فشار در کمپرسور جلوگیری می‌کند. فیلترها ذرات معلق و آلاینده‌ها را از گاز ورودی و خروجی کمپرسور جدا می‌کنند.
نصب سنسورها و نشانگرها:
سنسورها و نشانگرهای لازم، مانند ترموستات، فشارسنج و دماسنج را مطابق با دستورالعمل‌ها نصب کنید. این سنسورها و نشانگرها اطلاعات مختلفی مانند فشار، دما و سطح روغن را نشان می‌دهند. با استفاده از این اطلاعات می‌توانید عملکرد کمپرسور را کنترل و نظارت کنید.
اتصال الکتریکی
نصب الکتریکی صحیح کمپرسور بیتزر، نقش اساسی در عملکرد مطلوب و ایمن آن دارد. این فرآیند شامل اتصال کابل برق، نصب تجهیزات کنترلی و بررسی اتصالات است. مراحل اتصال الکتریکی کمپرسور بیتزر به شرح زیر است:
- آماده‌سازی و اتصال کابل برق:
کابل برق با ولتاژ و آمپر مناسب را مطابق با مشخصات کمپرسور و دستورالعمل‌های دفترچه راهنما انتخاب کنید. از کابل با عایق سالم و قطر مناسب استفاده کنید. طول کابل را طوری در نظر بگیرید که به راحتی به محل نصب کمپرسور برسد. کابل برق را به ترمینال‌های مربوطه در جعبه برق کمپرسور وصل کنید. از اتصال صحیح سیم‌ها به ترمینال‌ها و درزگیری کامل محل اتصال برای جلوگیری از برق گرفتگی اطمینان حاصل کنید. برای اتصال سیم‌ها از ترمینال‌های مناسب و ابزارهای مخصوص استفاده کنید.
- نصب تجهیزات کنترلی:
تجهیزات کنترلی، مانند تابلو برق، کنترلر و سنسورها را مطابق با دستورالعمل‌های دفترچه راهنما نصب کنید. از اتصال صحیح سیم‌ها به ترمینال‌های مربوطه و درزگیری کامل محل اتصال برای جلوگیری از برق گرفتگی اطمینان حاصل کنید. برای نصب تجهیزات کنترلی از ابزارهای مناسب و با دقت بالا استفاده کنید.
- بررسی اتصالات:
پس از اتمام مراحل نصب الکتریکی، تمام اتصالات را به طور کامل بررسی کنید. از عدم وجود سیم‌های لخت، اتصالات شل و نشت احتمالی عایق کابل‌ها اطمینان حاصل کنید. در صورت مشاهده هرگونه مشکل در اتصالات، آن را به طور صحیح رفع کنید.
مشکلات رایج کمپرسور بیتزر و راه‌حل‌های آنها
کمپرسور بیتزر مانند هر دستگاه دیگری، ممکن است در طول زمان با مشکلاتی مواجه شوند. آشنایی با این مشکلات و راه‌حل‌های آنها، به شما کمک می‌کند تا در صورت بروز مشکل، به سرعت اقدام به رفع آن کنید و از صرف هزینه‌های اضافی و یا بروز آسیب‌های جدی به کمپرسور جلوگیری کنید. در این بخش، به بررسی برخی از مشکلات رایج کمپرسور بیتزر و راه‌حل‌های آنها می‌پردازیم:
| مشکلات | علت | راه حل |
| روشن نشدن کمپرسور | عدم وجود برق در ورودی کمپرسور نقص در کلید یا دکمه روشن/خاموش ایراد در موتور الکتریکی |
بررسی وجود برق در ورودی کمپرسور چک کردن کلید یا دکمه روشن/خاموش و در صورت نیاز تعویض آن بررسی موتور الکتریکی توسط تکنسین متخصص |
| تولید صدای غیر معمول |
ایراد در بلبرینگ‌ها |
بررسی و در صورت نیاز تعویض بلبرینگ‌ها تعویض تسمه فرسوده بررسی موتور الکتریکی توسط تکنسین متخصص |
| لرزش بیش از حد | عدم تراز بودن کمپرسور ایراد در فن مشکل در پایه‌های لرزه‌گیر |
تراز کردن کمپرسور با استفاده از تراز سنج بررسی و در صورت نیاز تعویض فن چک کردن پایه‌های لرزه‌گیر و در صورت نیاز تعویض آنها |
| کاهش ظرفیت | کثیف شدن فیلترها ایراد در سنسورها نشتی گاز |
تمیز کردن یا تعویض فیلترها بررسی و در صورت نیاز تعویض سنسورها یافتن محل نشتی و رفع آن |
نگهداری و مراقبت از کمپرسور
برای حفظ عملکرد مطلوب و طول عمر مفید، به نگهداری و مراقبت دوره‌ای نیاز دارند. عدم توجه به نگهداری و مراقبت دوره‌ای کمپرسور، می‌تواند منجر به کاهش عملکرد، افزایش مصرف انرژی، بروز مشکلات جدی و حتی خرابی کامل دستگاه شود. با انجام دقیق و منظم مراحل نگهداری و مراقبت از کمپرسور بیتزر، می‌توانید از عملکرد مطلوب، طول عمر مفید و راندمان بالا این دستگاه بهره‌مند شوید و از صرف هزینه‌های اضافی برای تعمیرات و یا تعویض زودهنگام آن جلوگیری کنید.

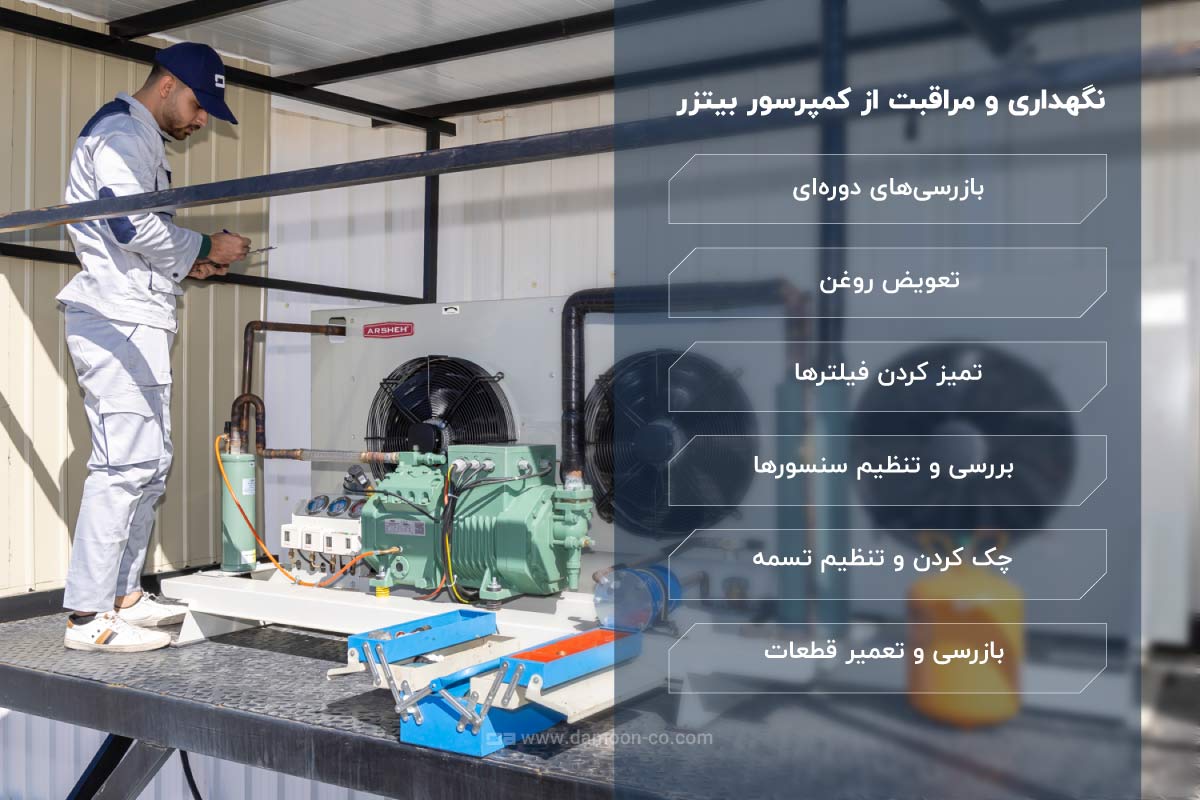

مراقبت و نگهداری از کمپرسور بیتزر
بازرسی‌های دوره‌ای:
- بازرسی‌های اولیه: روزانه یا هفتگی
- بازرسی‌های ثانویه: ماهانه
- بازرسی‌های تخصصی: سالانه
- موارد بازرسی:
- نشتی: اتصالات لوله‌ها، شیرها و مخزن روغن را از نظر نشتی بررسی کنید.
- لرزش: لرزش کمپرسور را در حالت کارکرد بررسی کنید.
- صدا: به صداهای غیرمعمول کمپرسور در حین کارکرد توجه کنید.
- روغن: سطح روغن را بررسی کنید و در صورت نیاز اضافه کنید.
- سایر موارد: فیلترها، سنسورها، نشانگرها و سایر اجزای کمپرسور را نیز بررسی کنید.
تعویض روغن:
- روغن کمپرسور را مطابق با دستورالعمل‌های دفترچه راهنما به طور دوره‌ای تعویض کنید.
- برای کمپرسورهای جدید: 500 تا 1000 ساعت کارکرد
- برای کمپرسورهای قدیمی‌تر: 250 تا 500 ساعت کارکرد
- نوع روغن: از روغن مخصوص کمپرسور بیتزر با گرید مناسب استفاده کنید.
تمیز کردن فیلترها:
- فیلترهای روغن و هوا را مطابق با دستورالعمل‌های دفترچه راهنما به طور دوره‌ای تمیز یا تعویض کنید.
- فیلتر روغن: هر 250 تا 500 ساعت کارکرد
- فیلتر هوا: هر 500 تا 1000 ساعت کارکرد
بررسی و تنظیم سنسورها:
- سنسورهای فشار، دما و سطح روغن را به طور دوره‌ای بررسی و در صورت نیاز تنظیم کنید.
- هر 6 ماه تا 1 سال
چک کردن و تنظیم تسمه:
- تسمه موتور الکتریکی را به طور دوره‌ای از نظر فرسودگی و شل شدن بررسی کنید.
- هر 3 ماه تا 6 ماه
- در صورت نیاز، تسمه را تعویض یا تنظیم کنید.
بازرسی و تعمیر قطعات:
- قطعاتی مانند بلبرینگ‌ها، شیرها و واشرها را به طور دوره‌ای از نظر فرسودگی و خرابی بررسی کنید.
- سالانه
- در صورت نیاز، قطعات فرسوده را تعویض کنید.
بهینه‌سازی عملکرد کمپرسور بیتزر در سیستم‌های مختلف
با تنظیم صحیح و بهینه‌سازی عملکرد کمپرسور بیتزر، می‌توانید مصرف انرژی را کاهش داده و راندمان آن را افزایش دهید. برای این کار می‌توانید از روش‌های زیر استفاده کنید:
- تنظیم فشار و دمای کارکرد: فشار و دمای کارکرد کمپرسور را مطابق با نیاز سیستم خود تنظیم کنید.
- استفاده از کنترل دور متغیر: از کنترل دور متغیر برای تنظیم سرعت کمپرسور مطابق با بار سیستم استفاده کنید.
- استفاده از مبدل‌های حرارتی: از مبدل‌های حرارتی برای بازیابی گرمای اتلاف شده از کمپرسور استفاده کنید.
شرکت بیتزر در سراسر جهان دارای شبکه گسترده‌ای از نمایندگی‌ها و مراکز خدمات پس از فروش است. این شبکه به شما امکان می‌دهد تا در صورت بروز هرگونه مشکل با کمپرسور خود، به سرعت و به آسانی از خدمات پشتیبانی و تعمیرات بهره‌مند شوید. شرکت دامون به عنوان نمایندگی فروش کمپرسور بیتزر در ایران به شما کمک می‌کند تا با بهترین قیمت، بیشترین کیفیت خدمات را دریافت کنید.
نصب و راه‌اندازی صحیح کمپرسور بیتزر، نقش اساسی در عملکرد مطلوب و طول عمر مفید آن دارد. با مطالعه دقیق این مقاله و رعایت نکات ارائه شده، می‌توانید کمپرسور خود را به درستی نصب و راه‌اندازی کرده و از مزایای آن به طور کامل بهره‌مند شوید.
در صورت مشاهده هرگونه مشکل در عملکرد کمپرسور، مانند روشن نشدن، تولید صدای غیرمعمول، لرزش بیش از حد و …، به دفترچه راهنمای عیب یابی کمپرسور مراجعه کنید و یا با متخصصان دامون تماس بگیرید. همچنین برای مشاهده‌ی سایر محصولات بیتزر به صفحه برند bitzer مراجعه کنید.
