لرزه گیر یکی از پرکاربردترین ابزار در تحلیل ارتعاشات می‌باشد. لرزه گیر که در واقع یک سیستم جرم و فنر می‌باشد، وظیفه‌اش کاهش یا از بین بردن ارتعاشات وارد بر دستگاه های دوار مانند موتور‌ها، پمپ‌ها و کمپرسورها می‌باشد. این تجهیز روی دستگاه طوری نصب می‌شود که عامل آنبالانسی ماشین دوار را خنثی کند. در ادامه در خصوص لرزه گیر نارا و ویژگی های آن اطلاعات دقیقی ارائه شده است.

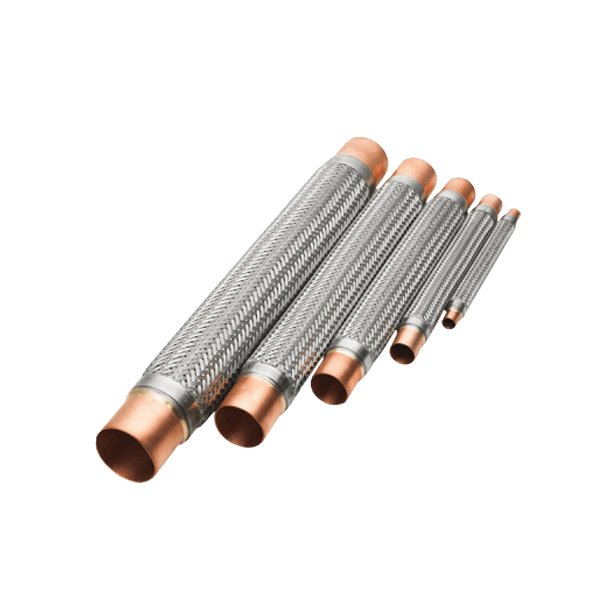

لرزه گیر نارا
صدور پیش فاکتور تا ۲ ساعت
برگشت کالا تا ۷ روزمشاوره خریــد
برای انتخاب مدل مورد نظر خود از این محصول، با مهندسان فروش دامون در ارتباط باشید.
ویژگی‌های لرزه گیر نارا
شلنگ و لوله‌های مسی به روش جوش برنج (braze welding) ساخته می‌شوند.
لرزه گیر نارا برای کار‌های تبریدی باید تمیز و خشک شود.
برای هر قسمت لرزه گیر تست خلا و فشار انجام می‌گیرد و تمیز و خشک شده و با نوار درزگیر پلاستیکی، آب بندی می‌شود.
همه اجزای اصلی آن از نظر فیزیکی و شیمیایی بررسی می‌شود.
این لرزه گیر دارای یک هسته ضد زنگ است که توسط الیاف ضد زنگ (با مقاومت کششی بالا) پوشیده شده‌اند.
اجزای لرزه‌گیر نارا در تمام مراحل مونتاژ بررسی می‌شوند.
اندازه‌گیری با دقت بالا صورت می‌گیرد.
ابعاد و مشخصات فنی لرزه گیر نارا
| مدل | سایز اسمی | وزن (گرم) | ابعاد لرزه‌گیر نارا (اینچ) | حداکثر فشار کاری (psig) | فشار پارگی (psig) | ||||
| A (inch) | B [±1/8] (inch) |
C [±1/8] (inch) |
D [±1/4] (inch) |
E [±1/16] (inch) |
|||||
| NF-1 | 3/8 | 130 | 3/8 | 13/16 | 6-15/16 | 8-9/16 | 1/2 | 500 | 2500 |
| NF-2 | 1/2 | 135 | 1/2 | 7/8 | 7-1/4 | 9 | 1/2 | ||
| NF-3 | 5/8 | 200 | 5/8 | 15/16 | 8 | 9-7/8 | 11/16 | ||
| NF-4 | 3/4 | 220 | 3/4 | 1-1/4 | 8-1/16 | 10-9/16 | 11/16 | ||
| NF-5 | 7/8 | 260 | 7/8 | 1-7/16 | 9-1/8 | 12 | 13/16 | ||
| NF-6 | 1-1/8 | 400 | 1-1/8 | 1-13/16 | 9-7/16 | 13-1/16 | 13/16 | ||
| NF-7 | 1-3/8 | 550 | 1-3/8 | 2 | 11-1/2 | 15-9/16 | 7/8 | ||
| NF-8 | 1-5/8 | 920 | 1-5/8 | 2-1/4 | 12-3/8 | 16-7/8 | 15/16 | ||
| NF-9 | 2-1/8 | 1,335 | 2-1/8 | 2-3/4 | 15-3/16 | 20-5/8 | 15/16 | 390 | 1950 |
| NF-10 | 2-5/8 | 1,730 | 2-5/8 | 3-1/8 | 18-1/16 | 24-5/16 | 1-1/4 | 340 | 1700 |
| NF-11 | 3-1/8 | 3,830 | 3-1/8 | 3-7/16 | 20 | 26-15/16 | 1-1/2 | 300 | 1500 |
| NF-12 | 3-5/8 | 3,830 | 3-5/8 | 4-1/8 | 24 | 32-3/16 | 1-9/16 | 175 | 525 |
| NF-13 | 4-1/8 | 4,431 | 4-1/8 | 4-7/16 | 24 | 32-15/16 | 1-9/16 | 175 |
525 |
