کمپرسور اسکرال کوپلند سری 550-ZP154KCE-TFD

معرفی فنی کمپرسور اسکرال 550-ZP154KCE-TFD کوپلند تایلند

کمپرسور اسکرال 550-ZP154KCE-TFD از سری ZP کوپلند، برای سیستم‌های تهویه مطبوعی طراحی شده که با مبرد R410A کار می‌کنند و به ظرفیت برودتی بالاتر از رده‌های میانی نیاز دارند. این مدل در کلاس حدود 13 اسب بخار قرار می‌گیرد و به دلیل دبی حجمی بالاتر نسبت به مدل‌های پایین‌تر سری ZP، در پروژه‌هایی استفاده می‌شود که بار سرمایشی پایدار و نسبتاً سنگین دارند. ساخت این کمپرسور در کارخانه‌های کوپلند در تایلند انجام می‌شود و تحت استانداردهای یکپارچه جهانی عرضه می‌گردد.

ظرفیت برودتی و رفتار عملکردی در شرایط کاری مختلف

طبق داده‌های درج‌شده در دیتاشیت کوپلند، ظرفیت سرمایشی اسمی این مدل 20.49 کیلووات اعلام شده است. حجم جابه‌جایی در فرکانس 50 هرتز برابر با 24.9 متر مکعب بر ساعت است که نشان می‌دهد این کمپرسور در مقایسه با مدل‌های پایین‌تر سری ZP، توان پمپاژ گاز بیشتری در هر ساعت دارد.

در شرایط تبخیر منفی 10 درجه سانتی‌گراد و تقطیر 45 درجه سانتی‌گراد، ظرفیت برودتی به حدود 35.76 کیلووات می‌رسد.

ویژگی‌های الکتریکی و الزامات طراحی تابلو

کمپرسور 550-ZP154KCE-TFD با برق 400 ولت سه فاز و فرکانس 50 هرتز کار می‌کند. حداکثر جریان کاری مداوم برابر با 31 آمپر و جریان راه‌اندازی 140 آمپر گزارش شده است. این اعداد در انتخاب کنتاکتور، بی‌متال، کلید حفاظتی و سایز کابل مهم است.

حداکثر فشار مکش 29.5 بار و حداکثر فشار دهش 45 بار تعریف شده است. همچنین حداکثر دمای مجاز گاز مکش 50 درجه سانتی‌گراد و حداقل دمای مجاز منفی 35 درجه سانتی‌گراد است.

کمپرسور اسکرال کوپلند سری 550-ZP154KCE-TFD

سیستم روغن، سازگاری با R410A و ملاحظات نصب

این مدل با روغن POE نوع RL32-3MAF کار می‌کند و حجم شارژ اولیه روغن 3.25 لیتر است. روغن پلی‌ال‌استر نسبت به رطوبت حساس است، بنابراین در زمان نصب باید فرآیند وکیوم به‌صورت دقیق انجام شود و از فیلتر درایر سازگار با R410A استفاده گردد. هرگونه ورود رطوبت به مدار می‌تواند باعث افت کیفیت روغن و کاهش طول عمر کمپرسور شود.

حجم داخلی آزاد برابر با 14 دسی‌متر مکعب است که در طراحی مدار و محاسبه شارژ مبرد باید در نظر گرفته شود.

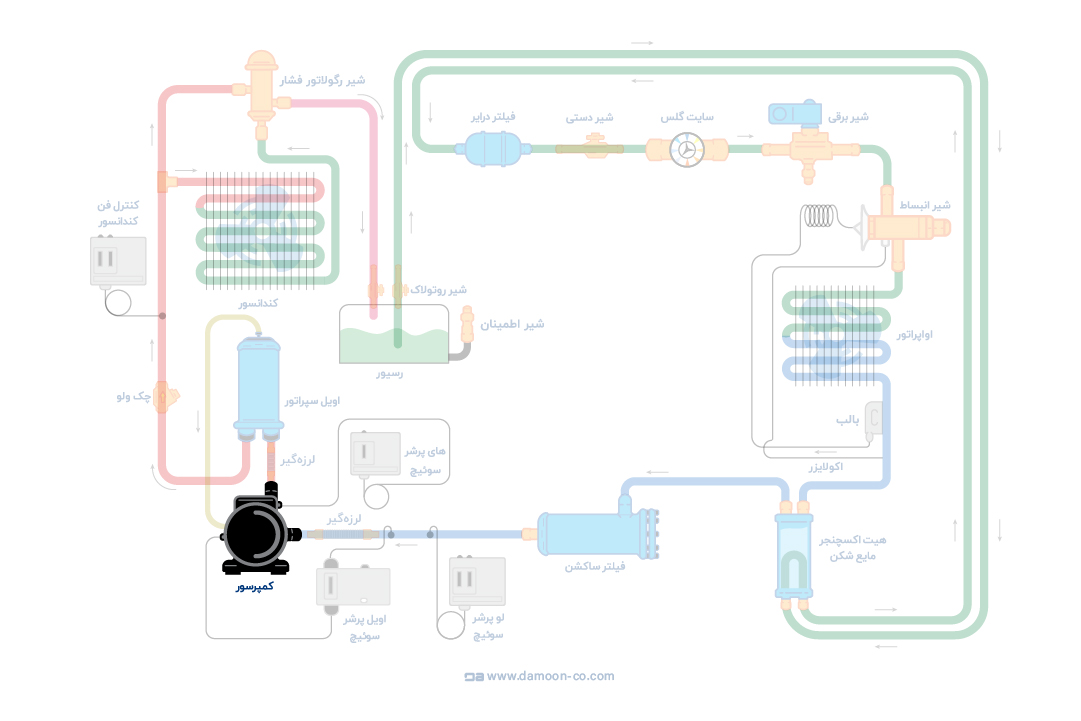

محل قرار گیری کمپرسور 550-ZP154KCE-TFD در سیکل تبرید

کمپرسور اسکرال کوپلند سری 550-ZP154KCE-TFD، پیش از کندانسور و پس از اواپراتور در سیکل تبرید قابل نصب است. هر چند که ممکن است تجهیزات فرعی دیگری مانند اویل سپراتور و هیت اکسچنجر نیز مابین این تجهیزات نصب شده باشد.

محل نصب کمپرسور اسکرال کوپلند سری 550-ZP154KCE-TFD

ابعاد، اتصالات و آرایش لوله‌کشی

قطر لوله مکش 1 و 3/8 اینچ و قطر لوله دهش 7/8 اینچ است. این ابعاد نشان می‌دهد که کمپرسور برای دبی‌های نسبتاً بالا طراحی شده و افت فشار در مسیر مکش باید به‌دقت کنترل شود. طول بدنه 281 میلی‌متر، عرض 285 میلی‌متر و ارتفاع 552 میلی‌متر است و وزن خالص دستگاه 64.9 کیلوگرم گزارش شده است.

بررسی BOM 550 در 550-ZP154KCE-TFD

در این مدل، کد 550 نشان‌دهنده نسخه BOM است. BOM تعیین می‌کند کمپرسور با چه نوع اتصالات و چه تجهیزات جانبی عرضه می‌شود. در نسخه 550، کمپرسور با اتصالات جوشی ارائه می‌شود و روی بدنه آن سایت گلس روغن نصب شده است. همچنین شیر سرویس روغن از نوع Schrader در این نسخه وجود دارد و جعبه برق با درجه حفاظت IP21 عرضه می‌شود. حفاظت داخلی موتور از نوع Klixon است که در صورت افزایش دما مدار را قطع می‌کند.

اصالت و تأمین کالا توسط شرکت دامون

کمپرسور 550-ZP154KCE-TFD عرضه‌شده توسط شرکت دامون با نام‌پلیت اصلی، شماره سریال قابل استعلام و تطابق کامل با مشخصات درج‌شده در دیتاشیت رسمی ارائه می‌شود. نسخه BOM 550 پیش از تحویل بررسی می‌شود تا اطمینان حاصل شود سایت گلس، شیر سرویس روغن و سطح حفاظت الکتریکی مطابق با مشخصات پروژه است. همچنین امکان بررسی نقطه کاری سیستم و تطبیق آن با جدول عملکرد رسمی پیش از خرید فراهم است تا انتخاب نهایی بر اساس داده فنی دقیق انجام شود.
