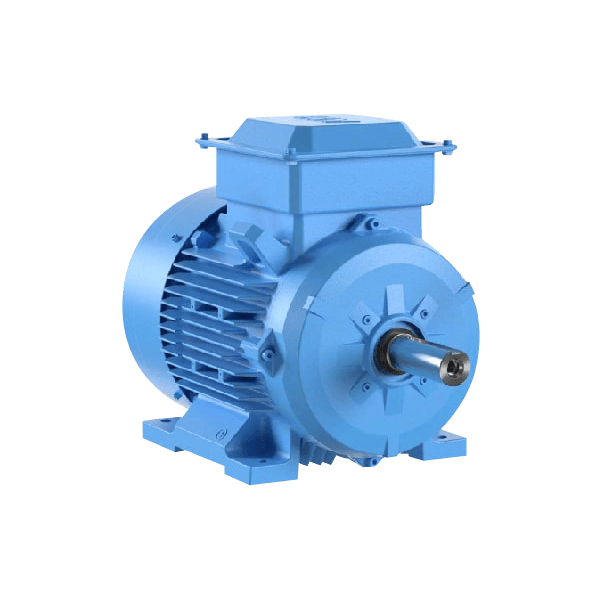

موتور القایی تک فاز

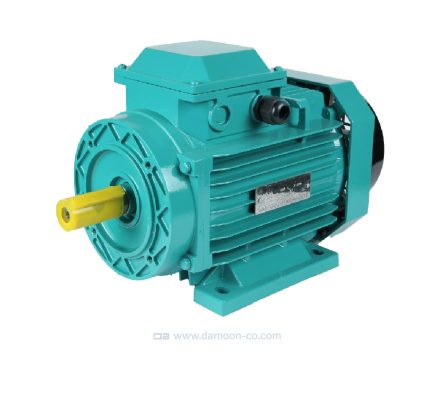

الکتروموتور تک فاز زیمنس

انواع الکتروموتور تکفاز

انواع مختلفی از الکتروموتور تک فاز وجود دارد که هر کدام دارای ویژگی ها و کاربردهای منحصر به فردی هستند. در اینجا انواع اصلی الکتروموتورهای تک فاز آورده شده است:

1. موتور تک خازنه (Capacitor-Start motor): موتور تک خازنه یا استارت خازن یک موتور تک فاز است که از یک خازن برای راه اندازی موتور استفاده می کند. خازن یک تغییر فاز ایجاد می کند و به موتور اجازه می دهد کارآمدتر راه اندازی و کار کند. این موتورها معمولاً در کمپرسورهای هوا، پمپ ها و فن ها استفاده می شوند.
2. موتور دو خازنه (Two value capacitor motor): موتور تک فاز دو خازنه یا خازن راه اندازی خازن حرکت (Capacitor-Start Capacitor-Run motor)، نوعی موتور تک فاز است که معمولاً در کاربردهای صنعتی و تجاری استفاده می شود.

این موتور دارای دو خازن – یک خازن استارت و یک خازن حرکت – است که با هم کار می کنند تا گشتاور لازم را برای شروع و کارکرد نرم به موتور ارائه دهند. هنگامی که موتور روشن می شود، خازن استارت یک تغییر فاز ایجاد می کند که به موتور کمک می کند تا سریع و کارآمد راه اندازی شود. هنگامی که موتور کار می کند، خازن حرکت وارد مدار می شود و کمک می کند تا موتور به طور روان و کارآمد کار کند. موتورهای خازن راه اندازی خازن برای کاربردهایی که نیاز به گشتاور راه اندازی بالا و عملکرد کارآمد دارند ایده آل هستند. آنها معمولاً در کمپرسورهای هوا، پمپ ها و سایر ماشین آلات سنگین استفاده می شوند.

3. موتور اسپلیت فاز یا فاز شکسته (Split-Phase motor): موتور اسپلیت فاز یا فاز شکسته یک موتور تک فاز است که از سیم پیچ مخصوص راه اندازی برای ایجاد میدان مغناطیسی دوار استفاده می کند. این نوع موتور معمولا در وسایلی مانند ماشین لباسشویی، مخلوط کن و میکسر استفاده می شود.
4. موتور قطب سایه دار (Shaded-Pole motor): موتور پل سایه دار یک موتور تک فاز است که از یک حلقه مسی در اطراف قسمتی از قطب های موتور استفاده می کند. حلقه با ایجاد تغییر فاز یک میدان مغناطیسی چرخشی برای حرکت موتور ایجاد می کند. این موتورها معمولاً در وسایل کوچک مانند پنکه، یخچال و کولر استفاده می شوند.
5. موتور خازن شکاف دائمی (PSC): موتور PSC یک موتور تک فاز است که از یک خازن برای ایجاد تغییر فاز برای راه اندازی و راه اندازی موتور استفاده می کند. موتورهای PSC معمولا در سیستم های HVAC، فن ها و پمپ ها استفاده می شوند.
6. موتور یونیورسال: موتور یونیورسال یک موتور تک فاز است که می تواند با برق AC و DC کار کند. این موتورها معمولاً در ابزارهای برقی، جاروبرقی و چرخ خیاطی استفاده می شوند.

اجزا الکتروموتور تکفاز

یک موتور الکتریکی تک فاز از چندین جزء کلیدی تشکیل شده است که برای تولید نیروی مکانیکی از انرژی الکتریکی با هم کار می کنند. این اجزا عبارتند از:

1. استاتور: استاتور جزء ثابت موتور است که شامل سیم پیچ های سیم پیچ اصلی و کمکی است. سیم پیچ اصلی مسئول تولید میدان مغناطیسی دوار است که موتور را به حرکت در می آورد، در حالی که سیم پیچ کمکی گشتاور راه اندازی را فراهم می کند.
2. روتور: روتور جزء دوار موتور است که توسط میدان مغناطیسی تولید شده توسط استاتور به حرکت در می آید. روتور معمولاً از فولاد چند لایه ساخته می شود و حاوی میله های رسانایی است که ساختار قفس مانندی را تشکیل می دهد.
3. خازن: در برخی از موتورهای تکفاز از خازن برای ایجاد تغییر فاز لازم برای راه اندازی و راه اندازی موتور استفاده می شود. این امر به ویژه در موتورهای فاز اسپلیت و استارت خازن رایج است.
4. بلبرینگ ها: یاتاقان ها برای پشتیبانی از روتور و به حداقل رساندن اصطکاک و سایش استفاده می شوند. آنها می توانند یاتاقان توپ یا بلبرینگ آستین باشند.
5. شفت: شفت جزء مرکزی موتور است که روتور را به بار خارجی متصل می کند.

هنگام انتخاب یک موتور الکتریکی تک فاز، مهم است که اسب بخار، ولتاژ، سرعت و سایر مشخصات را در نظر بگیرید تا مطمئن شوید که برای کاربرد شما مناسب است. کار با یک تامین کننده معتبر می تواند به شما در یافتن موتور مناسب برای نیازهایتان کمک کند.

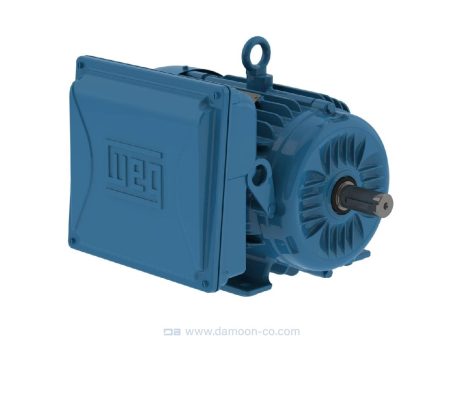

موتور الکتریکی تک فاز وگ

مشخصات فنی الکتروموتور تکفاز

الکتروموتورهای تک فاز دارای مشخصات فنی مختلفی هستند که ویژگی های عملکرد آنها را تعیین می کند. برخی از مشخصات کلیدی که باید در هنگام انتخاب یک موتور الکتریکی تک فاز در نظر گرفت عبارتند از:

1. اسب بخار (HP): این مشخصات به توان خروجی موتور اشاره دارد و به طور معمول بر حسب اسب بخار بیان می شود. مهم است که موتوری با اسب بخار مناسب برای کاربرد خود انتخاب کنید تا اطمینان حاصل شود که می تواند بار مورد نیاز را برآورده کند.
2. ولتاژ: موتورهای تک فاز معمولاً برای کار با ولتاژ 115 یا 230 ولت، بسته به کاربرد، طراحی می شوند. مهم است که موتوری را انتخاب کنید که دارای ولتاژ مناسب باشد تا از عملکرد ایمن و قابل اطمینان اطمینان حاصل شود.
3. سرعت: سرعت موتور به طور معمول بر حسب دور بر دقیقه (RPM) بیان می شود و بسته به کاربرد می تواند متفاوت باشد. برخی از موتورها برای کار با سرعت ثابت طراحی شده اند، در حالی که برخی دیگر قابل تنظیم هستند.
4. اندازه قاب: اندازه قاب یک موتور به ابعاد فیزیکی و پیکربندی نصب آن اشاره دارد. برای اطمینان از نصب و کارکرد مناسب، انتخاب موتوری با اندازه قاب که با کاربرد شما سازگار باشد، مهم است.
5. نوع محفظه: نوع محفظه موتور به سطح حفاظت آن در برابر محیط اطلاق می شود. انواع محفظه متداول برای موتورهای تک فاز عبارتند از ضد چکه باز (ODP)، خنک کننده با فن کاملا محصور شده (TEFC) و ضد انفجار.
6. راندمان: راندمان موتور معیاری است که نشان می دهد چگونه به طور موثر انرژی الکتریکی را به انرژی مکانیکی تبدیل می کند. موتورهای با راندمان بالاتر انرژی کارآمدتری دارند و می توانند در طول زمان در هزینه های عملیاتی صرفه جویی کنند.

سرعت الکتروموتور تکفاز

سرعت موتور الکتریکی تک فاز یک ویژگی مهم است که باید هنگام انتخاب موتور برای کاربرد خود در نظر بگیرید. موتورهای تک فاز معمولاً برای کار با سرعت ثابت طراحی می شوند که با تعداد قطب های سیم پیچ استاتور موتور و فرکانس منبع تغذیه تعیین می شود.

در ایران، فرکانس برق 50 هرتز است، به این معنی که یک موتور چهار قطبی با سرعت تقریباً  RPM 1500 (50 هرتز در 60 ثانیه در دقیقه / 4 قطب) کار می کند. به طور مشابه، یک موتور دو قطبی با سرعت تقریباً RPM 3000 کار می کند.

با این حال، توجه به این نکته ضروری است که سرعت واقعی یک موتور تک فاز بسته به عوامل متعددی از جمله بار روی موتور و راندمان موتور می تواند متفاوت باشد. در برخی موارد، ممکن است برای دستیابی به شرایط کاری مطلوب، لازم باشد از یک کنترل کننده سرعت یا سایر ابزارهای کنترل سرعت موتور استفاده شود.

علاوه بر این، برخی از موتورهای تک فاز برای کار با سرعت های متغیر با استفاده از درایو فرکانس متغیر (VFD) طراحی شده اند. VFD ها (Variable frequency Drive) امکان کنترل دقیق سرعت موتور را فراهم می کنند و می توان از آنها برای بهینه سازی بهره وری انرژی و کاهش سایش و پارگی موتور استفاده کرد.

کاربری الکتروموتور تکفاز

موتورهای الکتریکی تک فاز در کاربردهای مختلفی استفاده می‌شوند که در آن به توان خروجی نسبتاً کم، معمولاً کمتر از 10 اسب بخار نیاز است. آنها معمولا در طیف گسترده ای از تجهیزات و دستگاه ها یافت می شوند، از جمله:

1. لوازم خانگی: موتورهای تک فاز در بسیاری از لوازم خانگی مانند یخچال، کولر، ماشین لباسشویی و جاروبرقی استفاده می شود.
2. سیستم های تهویه مطبوع: موتورهای تک فاز معمولاً در سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) مانند هواگیرها و موتورهای دمنده استفاده می شوند.
3. تجهیزات کشاورزی: موتورهای تک فاز اغلب در تجهیزات کشاورزی مانند پمپ های آبیاری، فیدرها و هواکش ها استفاده می شوند.
4. ماشین آلات صنعتی: موتورهای تک فاز در طیف وسیعی از ماشین آلات صنعتی مانند نوار نقاله، کمپرسور و ابزارهای کوچک استفاده می شوند.
5. تجهیزات تجاری: موتورهای تک فاز در تجهیزات تجاری مختلف مانند ماشین های خودکار، تردمیل و آسانسور استفاده می شوند.

موتورهای تک فاز به دلیل سادگی، قابلیت اطمینان و سهولت استفاده در بسیاری از کاربردها مورد توجه قرار می گیرند. آنها اغلب ارزان تر و آسان تر از موتورهای سه فاز نصب می شوند و آنها را به گزینه ای محبوب برای بسیاری از کاربردهای مقیاس کوچک تبدیل می کند. با این حال، آنها معمولاً کارایی کمتر و قدرت کمتری نسبت به موتورهای سه فاز دارند و معمولاً به کاربردهای توان کمتر محدود می شوند.

برندهای موتور الکتریکی تکفاز

چندین سازنده الکتروموتور تک فاز قابل اعتماد وجود دارد که موتورهای با کیفیت و کارآمد تولید می کنند. برخی از معروف ترین و معتبرترین تولید کنندگان جهانی موتور تک فاز عبارتند از:

1. Baldor Electric Company
2. Marathon Electric
3. WEG Electric Motors
4. Leeson Electric Corporation
5. AO Smith Corporation
6. Century Electric Motors
7. Franklin Electric
8. TECO-Westinghouse Motor Company
9. Regal Beloit Corporation
10. Emerson Electric Co

همچنین معتبرترین تولید کنندگان موتور الکتریکی تکفاز ایرانی عبارتند از

1. الکتروژن
2. موتوژن
3. جمکو

این سازندگان برای تولید موتورهای تک فاز بادوام و قابل اعتماد که در کاربردهای مختلف استفاده می شوند، شهرت زیادی دارند. هنگام خرید موتور تک فاز، مهم است که شهرت سازنده را در نظر بگیرید و موتوری را انتخاب کنید که برای کاربرد خاص مناسب باشد.

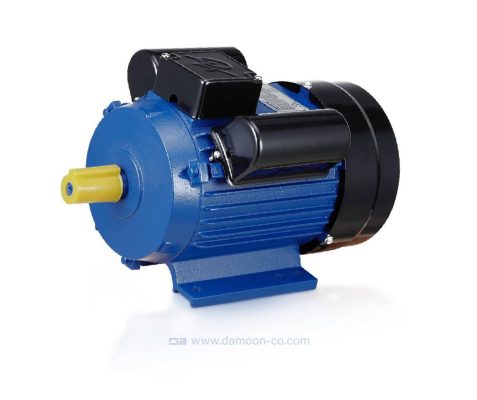

موتور الکتریکی تک فاز دو خازنه

تفاوت موتور تکفاز با موتور سه فاز چیست

تفاوت اصلی موتورهای تک فاز و سه فاز در نحوه تغذیه آنهاست. یک موتور تک فاز توسط یک منبع تغذیه AC تک فاز تغذیه می شود که جریان مداوم جریان را در یک جهت فراهم می کند. در مقابل، یک موتور سه فاز توسط یک منبع تغذیه AC سه فاز تغذیه می شود که جریان جریان را در سه جهت متناوب فراهم می کند.

چندین تفاوت دیگر بین موتورهای تک فاز و سه فاز وجود دارد:

1. گشتاور راه اندازی: موتورهای سه فاز عموماً گشتاور راه اندازی بالاتری نسبت به موتورهای تک فاز دارند که باعث می شود برای کاربردهای سنگین مناسب تر باشند.
2. اندازه و هزینه: موتورهای سه فاز به دلیل طراحی پیچیده تر و توان خروجی بالاتر معمولاً بزرگتر و گرانتر از موتورهای تک فاز هستند.
3. راندمان برق: موتورهای سه فاز نسبت به موتورهای تک فاز دارای قدرت بازدهی بیشتری هستند، زیرا خروجی برق نرم‌تر و ثابت‌تری را ارائه می‌دهند.
4. ضریب توان: موتورهای سه فاز نسبت به موتورهای تک فاز دارای ضریب قدرت بالاتری هستند، به این معنی که در تبدیل توان الکتریکی به توان مکانیکی بهتر عمل می کنند.

خرید موتور الکتریکی تکفاز

اگر به دنبال خرید موتور الکتریکی تک فاز هستید، چندین نکته وجود دارد که باید در نظر بگیرید تا مطمئن شوید که موتور مناسب برای نیازهای خود را تهیه کرده اید. در اینجا چند نکته برای خرید الکتروموتور تک فاز آورده شده است:

1. تعیین کاربری: قبل از خرید یک موتور الکتریکی تک فاز، مشخص کنید آن را برای چه کاری میخواهید. به عواملی مانند نوع بار، محیط عملیاتی، چرخه کار و سرعت و گشتاور مورد نیاز فکر کنید.
2. نوع مناسب را انتخاب کنید: انواع مختلفی از الکتروموتورهای تک فاز وجود دارد، از جمله موتورهای تک خازنه، موتورهای دو خازنه، موتورهای قطب سایه دار و موتورهای قطب سایه دار. نوعی را انتخاب کنید که مناسب نیاز شما باشد.
3. بررسی مشخصات فنی: به مشخصات فنی مانند اسب بخار، سرعت، ولتاژ و بازده توجه کنید. این مشخصات کمک می کند تا اطمینان حاصل شود که موتور می تواند بار را تحمل کند و به طور موثر کار کند.
4. محیط را در نظر بگیرید: اگر موتور در محیط های خشن یا خطرناک استفاده می شود، موتوری را انتخاب کنید که برای آن محیط طراحی شده است، مانند موتور ضد انفجار.
5. به دنبال کیفیت و قابلیت اطمینان باشید: سازنده معتبری را انتخاب کنید که سابقه تولید موتورهای الکتریکی با کیفیت و قابل اعتماد را دارد. این کمک می کند تا اطمینان حاصل شود که موتور شما برای مدت طولانی دوام می آورد و به طور موثر کار می کند.

با رعایت این نکات، می توانید اطمینان حاصل کنید که موتور الکتریکی تک فاز مناسب برای نیازهای خود را خریداری می کنید.

قیمت الکتروموتور تکفاز

قیمت یک موتور الکتریکی تک فاز بسته به عوامل مختلفی می تواند متفاوت باشد. این عوامل عبارتند از: توان خروجی موتور، رتبه بازده، مواد اولیه استفاده شده و شهرت سازنده. به طور کلی، موتورهای تک فاز کوچکتر با توان خروجی کمتر نسبت به مدل های بزرگتر و قدرتمندتر قیمت کمتری دارند. علاوه بر این، گنجاندن ویژگی هایی مانند حفاظت حرارتی یا براکت های نصب نیز می تواند بر قیمت الکتروموتور تکفاز تأثیر بگذارد. هنگام در نظر گرفتن هزینه یک موتور الکتریکی تک فاز، مهم است که این عوامل را سنجیده و موتوری را انتخاب کنید که نیازها و بودجه شما را برآورده کند. با انجام این کار، می توانید مطمئن شوید که بهترین ارزش را برای سرمایه گذاری خود دریافت می کنید.
